Project Description

362kV RIP & RIS Transformator-Durchführungen:

Nennspannung – 362kV

Nennstrom – 630A to 3150A

BIL- 1175kV Spitzenwert

SIL – 950kV Spitzenwert

Netzfrequenz Spannungsfestigkeit – 560kV r.m.s.Wert

Teilentladung ≤ 5 pC

Dielektrischer Verlustfaktor (tanδ)≤0.4%

Seismische Bedingungen erfüllen die Anforderungen IEC TS 61463

Ein Prüfhahn kann für bis zu 2 Geräte ausgelegt werden.

Art der äußeren Isolierung: Graues Polymer (Silikonkautschuk mit UV-Schutz) & braunes Pocelain.

362kV Porzellan-Transformatorhülse mit Bodenanschluss

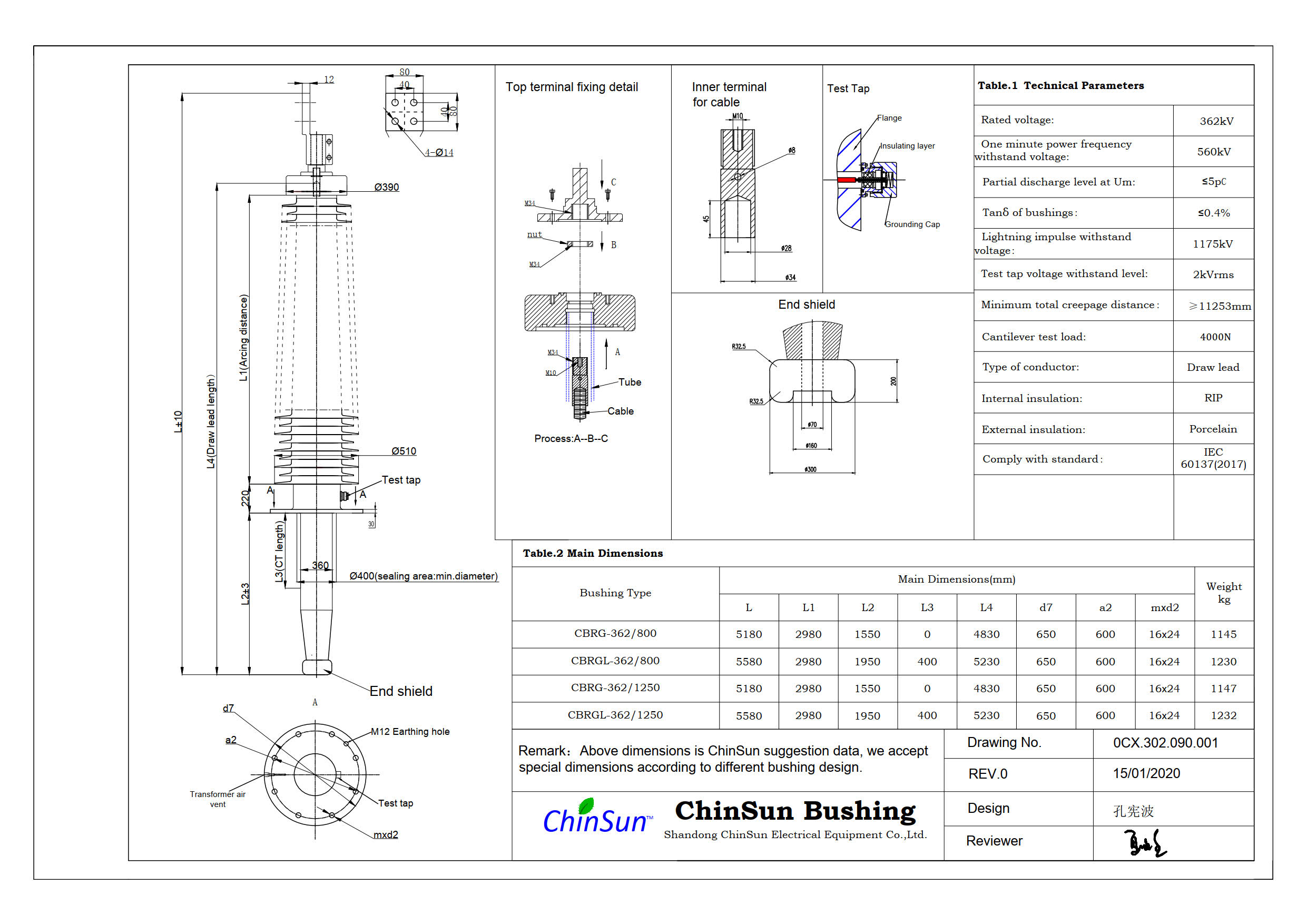

362kV Porzellan-Transformatorhülse in Bleiausführung

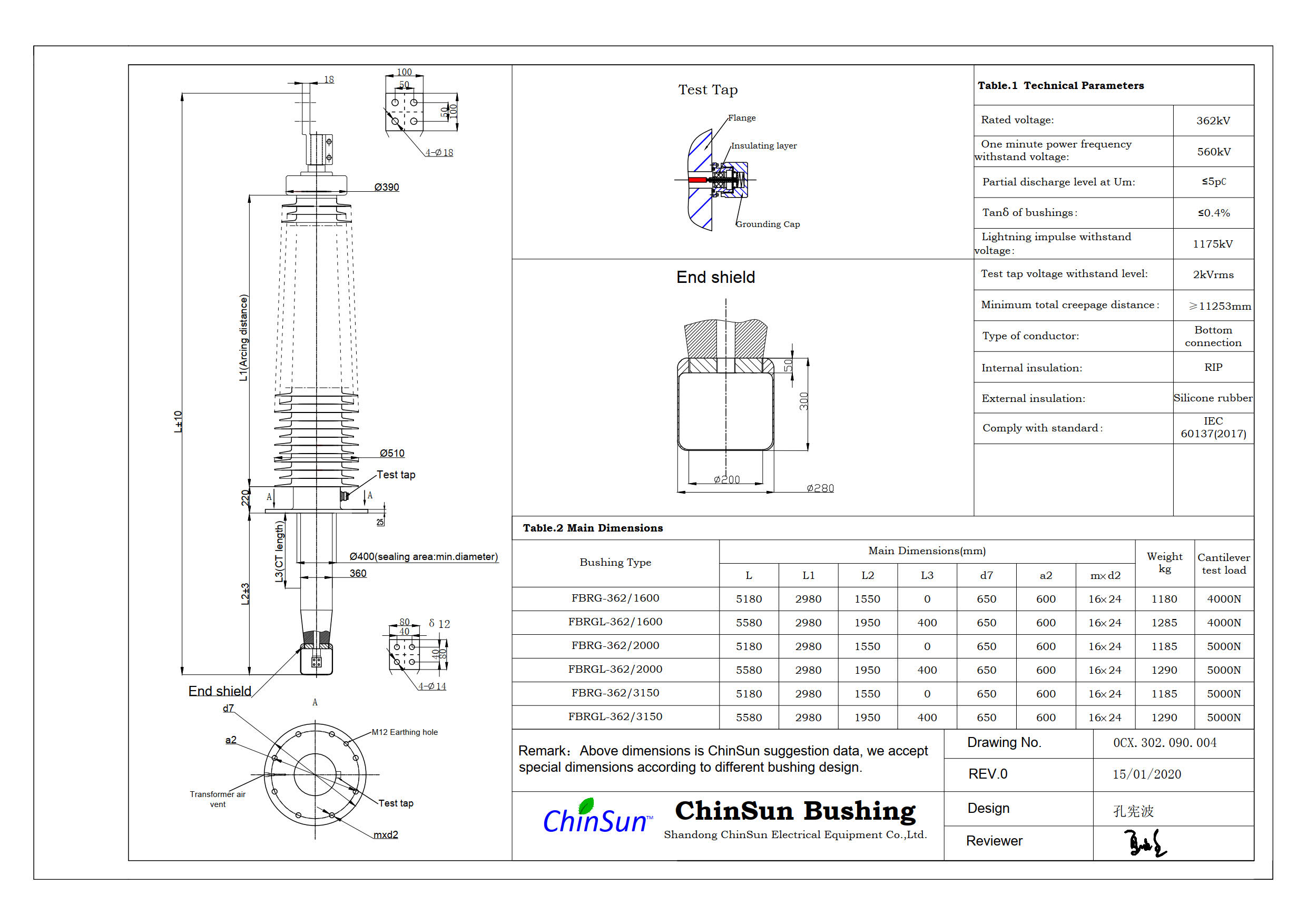

362kV Trafohülse aus Polymer (Silikonkautschuk) mit Bodenanschluss

362kV Polymer (Silikonkautschuk) Transformatorenhülse mit herausgeführter Leitung

China Isolierte Buchsen Lieferant – ChinSun®. Wir bieten 12kV-, 24kV-, 52kV-, 72,5kV-, 100kV-, 123kV-, 145kV-, 170kV-, 245kV-, 300kV-, 362kV-, 420kV- und 550kV-RIP-Transformatordurchführungen an. Auf Anfrage bieten wir auch RIS-Durchführungen für Transformatoren, Wanddurchführungen und Hochstromdurchführungen (25kA) an.

PDF Anzeige:

1- Katalog der Parameter von Transformatordurchführungen 52kV bis 550kV

2- Hochstromtransformatordurchführungen (bis zu 25kA) 12kV bis 52kV

3- Wanddurchführungen Parameterkatalog 52kV bis 362kV

4- Einführung in die Produktion von ChinSun®.

PDF Dateien auf Anfrage in Office email!

China Isolierte Durchführungen Lieferant – ChinSun®. Wir bieten 12kV, 24kV, 52kV, 72,5kV, 100kV, 123kV, 145kV, 170kV, 245kV, 300kV, 362kV, 420kV, 550kV RIP-Transformator-Durchführungen. Außerdem bieten wir auf Anfrage RIS-Durchführungen für Transformatoren, Wanddurchführungen und Hochstromdurchführungen (25kA) an.

PDF Anzeige:

1- Trafodurchführung Installations- und Wartungsanweisung

2- Wanddurchführung Installations- und Wartungsanweisung

PDF Dateien auf Anfrage auf Office email!
